【选型指导】单头电加热管选型指导

单头电加热管是一种常用于嵌入式金属块加热的加热元件。它具有简单结构、高效加热和广泛的应用领域。单头电加热管的结构相对简单，易于安装和使用。它通常具有较小的体积和较高的加热功率，能够在短时间内将加热介质加热至所需温度。

电加热管基本为非标定制，根据具体的实际工况来选择；在定制单头电加热管之前需提供以下参数：

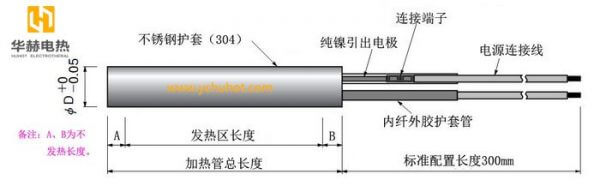

• 管径φ、长度L（若对发热区、冷区长度有规定要求，也请分别告知）
• 引线结构（一般直接不锈钢丝引出）
• 工作电压、相线
• 功率（表面负荷）：功率根据表面负荷以及尺寸来决定，一般表面负荷为：国产工艺：5W/cm2；进口工艺A级：5W-12W/cm2 ; 进口工艺AA级：12W-15W/cm2 ; 进口工艺AAA级：15W-20W/cm2 ;
• 固定限位片的具体尺寸

细节工况信息：

• 加热介质（一般为挤压筒嵌入式孔加热）
• 环境温度
• 工作温度
• 安装方式（一般固定限位片安装）

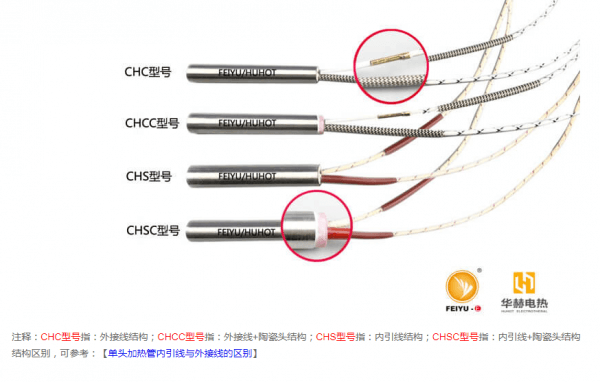

单头加热管结构选择

注释：CHC型号指：外接线结构；CHCC型号指：外接线+陶瓷头结构；CHS型号指：内引线结构；CHSC型号指：内引线+陶瓷头结构

单头电加热管使用注意：

1. 工作电压一定要与额定电压相符，一般工作电压不可超过额定电压的10%。
2. 对于单头电加热管来说，重要的是保证电加热管的热量能够及时的传递到加热介质中（根据安装孔的尺寸定制单头电加热管的外径），尽量缩小加热管与安装孔的间隙，加工安装孔时，单侧间隙建议取0.05mm以内。（也就是单头电加热管的管径比模具孔的孔径尽量小，大概0.1mm为宜）安装间隙过大，导致加热管和加热介质贴合度差，不利于加热管表面温度的传导，直接影响加热管的使用寿命。间隙过大会延长升温时间，导致温度控制的响应速度变慢。
3. 气体环境使用单头加热管的时候，需要安装位置通风性良好，使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管，若通风性不好易导致加热管表面热量过高而烧坏。
4. 安装前一定要保证模具孔干净无油迹残留；因为机械加工时候油迹的残留在加热后会被碳化，将会影响加热管热量的传导，可能造成加热管损坏。
5. 单头加热管使用时，需要安装牢固；未固定的加热管在模具孔中，容易来回移动，可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生，所以要考虑加热管固定的问题。
6. 一定要根据单头加热管的发热部分长度定制模具的孔深度，或者单头加热管的发热部分长度要根据模具孔深度来设计。孔太浅导致安装后加热管发热部分外露，没有良好的散热环境，这将对加热管造成损坏，甚至引起火灾等事故的发生。孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中，长期使用将可能导致电极间的短路等问题。
